加熱時間
現討論物料直接通電加熱過程中物料溫度及有關參量變化的規律性。

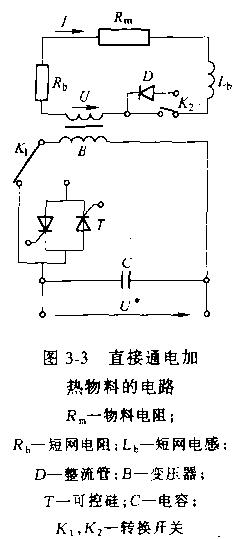

圖3-3是直接通電加熱物料電路原理圖。
圖中，為物料電阻，尺1)與為短網電阻與 電感，£>為整流管，B為電源變壓器，了為可控 硅，C為補償電容，LT為電源電壓，U與I為 工作電壓與電流。與為電路轉換開關，
表示改變電路，可以實現直流電加熱，也可以調 整工作電壓。

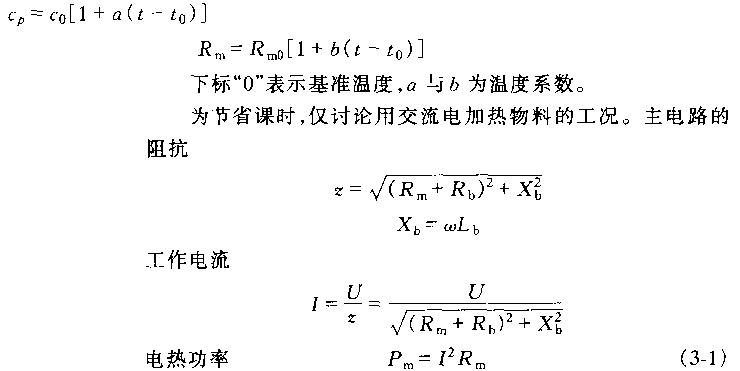

為了簡化問題，假設物料是規則的型材 (管、棒、線），材質和溫度均一 ’物料的電感可以 忽略，短網的電阻為定值。并假設物料的比熱 容Cp和電阻率〃按線性規律變化，即
根據上列各式，就可以實現定流加熱和定壓加熱兩種加熱 方式。定流加熱是利用可控硅調整工作電壓維持加熱過程中工 作電流為指定值;定壓加熱是在工作電壓為指定值的條件下完 成加熱過程。在定流加熱過程中,電熱功率只隨成正比 地變化。
定流加熱和定壓加熱兩種加熱方式各有優缺點，都有工業 應用。定壓加熱無需自動調節電壓裝置，設備比較簡單；但是加 熱過程中電熱功率變化較大，物料溫升較不均勻，電流變化大， 變壓器的利用率低。定流加熱設備的工作電壓可以在較大的范圍內調整，適用多品種物料 加熱。隨著可控硅調壓技術發展,近來趨向發展定流加熱。
對于石墨化電爐，由于物料的電阻率溫度系數是負值，在加熱前期為定壓加熱，而后期為 定流加熱。定壓加熱鋼坯，升溫到居里點以上，電流趨于穩定，電熱規律也就近似于定流加熱。
采用直流電加熱，可以消除電感引起的不良效應，但需增置整流裝置。石墨化電爐改用 直流電，可縮短加熱時間，降低電耗。
