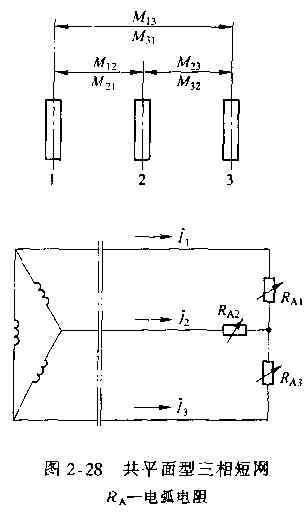

如圖2-28,三相導體配置在同一平面上，稱為共平面型三相短網。這種短網因為容易 配置，故常移問題比較嚴重。

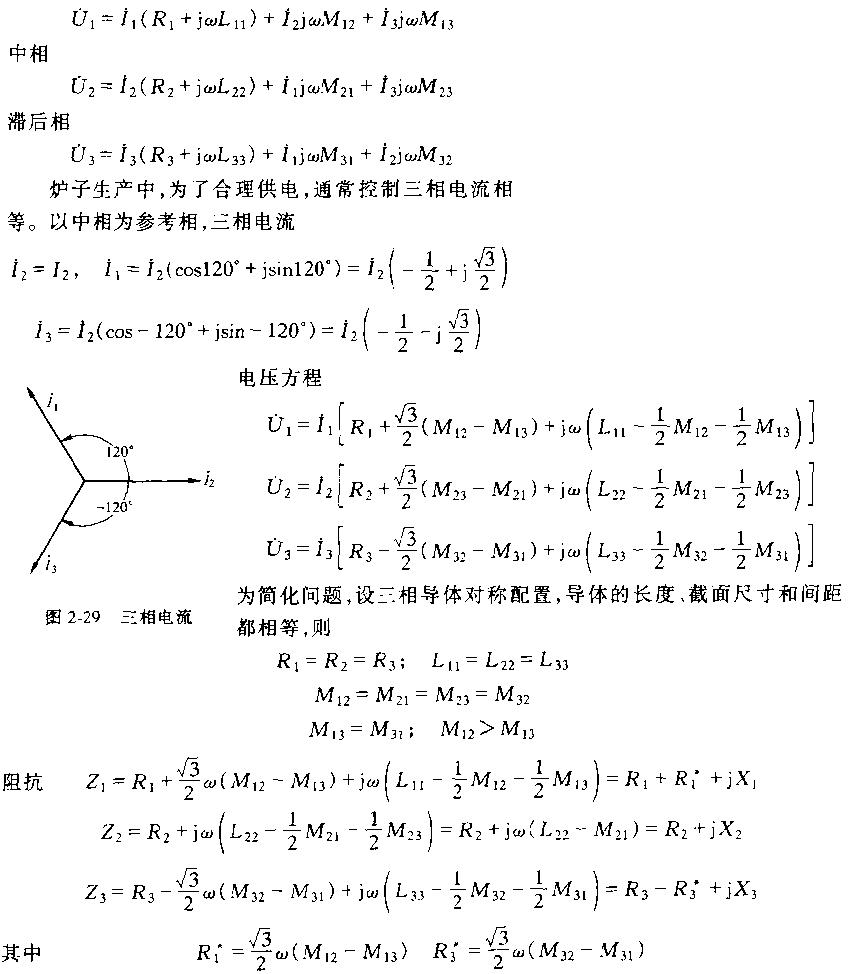

三相電流彼此相位差120X：,如圖2-29。設導體1 為超前相，導體2為中相，導體3為滯后相。為求得三 相的阻抗，分別列出三相的電壓方程：
超前相被采用，但是三相不平衡問題和相間功率轉
能。分析所得的各相導體阻抗表達式，可以明確共平面型三相短網的特點：
(DXi = >X2，即兩邊相感抗相等，中相感抗較小。
(2) Rl + R{ >J?2>i?2-i?3* ,即三相導體的綜合電阻不等，超前相的較大，中相次之, 滯后相較小。
(3) 表示超前相導體因電磁感應向滯后相導體轉移的電功率。
(4) 因為導體的阻抗是以感抗為主，所以通常是Zl>Z3>Z2,三相導體阻抗不等，超前 相導體的阻抗較大，滯后相次之，中相較小。
短網的三相阻抗不平衡是不希望的，它可導致爐內三相電熱功率不平衡。電源的三相 電壓正常時是平衡的，若短網阻抗不平衡，為維持三相電流相等，只得調整爐內三相電弧負 載,使爐子系統的三相阻抗平衡。因此，中相的電弧負載將較大，電熱功率較大。
共平面型短網結構簡單，配置容易，功率不太大的爐子常采用。但是由于三相導體阻抗 不平衡，引發技術問題。采用這種短網的煉鋼電弧爐，中相電弧功率較大，附近的爐墻過熱， 腐蝕較快，這是影響爐體壽命的重要原因。如果短網三相阻抗嚴重不平衡,將使爐子操作電 流難控，誘發頻繁過流跳閘，我國某廠煉鋼電弧爐曾存在這個問題。
導致短網三相阻抗不平衡的主要原因，是三相導體間互感不平 衡。對于共平面短網,加大導體間距,延長中相導體長度，或者適當 減小中相導電截面，可以減小三相阻抗不平衡。由于受其他條件制 約，采用這些措施效果有限。效果較好的是改進導體配置方式。
|
|
