導體截面的合宜尺寸,應根據導體輸電電流和導體的允許電流密度確定。導體的允許 使用溫度是決定導體允許電流密度和判斷導體工況的依據。導體的材質一般是銅或鋁，允 許使用溫度通常定為70C,溫度過高，電能損耗過大。
根據電熱轉換原理，導出導體允許電流密度計算式。導體導電時因電阻作用發熱，自身 溫度升高向環境散熱’當電熱量等于散熱量時導體溫度穩定’即
I2R = a(t~ta)F
其中 尺=;0^~; /° = i°o[l + b{t - ^o)]； F = si

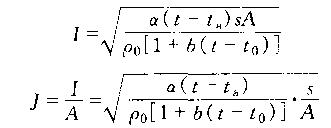

整理后得到導體使用電流和使用電流密度
式中，a為導體向環境的散熱系數，W/(m2 •!：);&為在標定溫度下導體的電阻率，IV m; b為電阻率的溫度系數，^：-1;^^、^分別為導體溫度、導體電阻率溫度系數標定溫度、環 境溫度，t：;A為導體截面積,m2y為導體截面的周長，m。
由上式可知，根據導體的溫度可評估導體載流情況。導體溫度過高，表示導體電流過 載。幾根導體并聯輸電，各導體溫度差異表示載流不均勻。
導體的允許電流密度，是指給定散熱條件下較大電流密度。文獻中給出的允許電流密 度，應注明給定的散熱條件，如導體的允許使用溫度，環境溫度，影響散熱系數的條件等。電 工規范通常規定空氣中的導體的允許使用溫度為7or,依據是：電阻（率）較常溫約增加 20 %;多數絕緣材料能夠承受；兩導體的連接處不致嚴重氧化。
由式(2-53)可知，導體的允許電流密度還取決于S/A的比值。截面形狀和大小影響 s/A,故型材(槽形與工字形截面）的/允較大;截面小的導體J允較大。
文獻介紹的導體允許電流密度是參考數據而非限定數據，因為導體的實際使用條件和 文獻給定條件往往不同。
[例2-7]銅帶截面尺寸為120mmxl0mm，架空敷設，允許使用溫度為701C,周圍環 境為35C，求允許電流密度和允許使用電流。

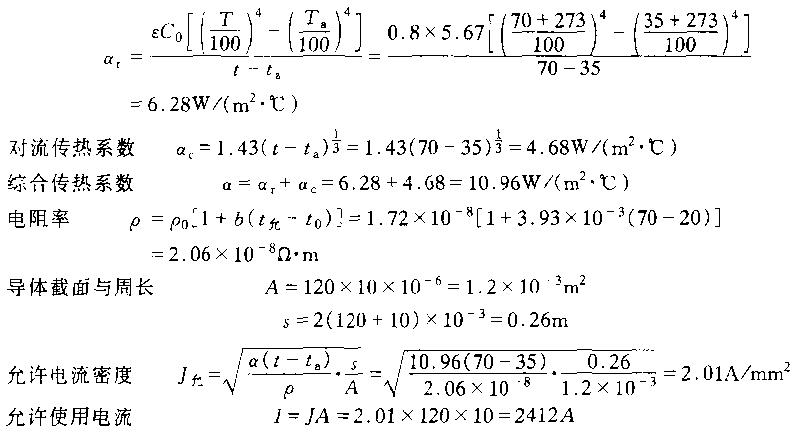

[解]輻射傳熱系數
注意，式(2-53)是按導體截面均勻導電導出的，如果導體截面導電不均勻，還應考慮趨 膚效應和鄰近效應的影響。
