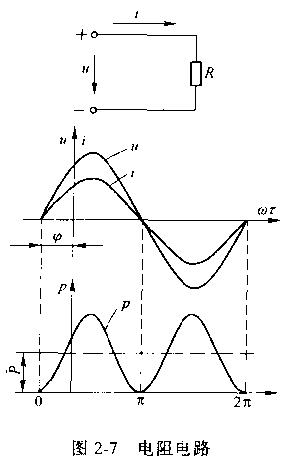

電源裝置和用電元件用導線連接，所組成的電流回路稱為電路。直流電路通常由電源 裝置和電阻元件組成。
反映電路工況的基本參數是電壓、電流和電阻。電路計 算的任務是根據給定的參數算出未知量。
電路計算時，第一步是畫電路圖，注明電源和用電元件 的已知條件。所有連線都認為是理想導體，不耗電，只是電 流的通道。實際的導體多少都會耗些電，若需考慮，作為一 個元件列人電路。例如圖2-6，它是石墨化電爐的電路圖， Ex和£2是兩個整流柜輸出的電壓，尺3為電爐電阻，M與 為電爐導體電阻。為簡化問題，不考慮電源內阻。
電路中，電流匯集點叫節點，如a點和6點;兩節點間每一電流通路叫支路,如a與b間 有三條支路。無支路的電路的電壓、電流、電阻間的關系，利用歐姆定律就可確定，稱為簡單 電路。有支路的電路叫復雜電路，它的基本定律是克希荷夫定律。克希荷夫定律：
(1) 節點電流定律：每一節點流人電流之和等于流出電流之和，即其代數和為零。
(2) 回路電壓定律:沿一回路繞行升高的電位等于沿此回路繞行降低的電位，即其代數 和亦為零。
在列節點電流方程之前，先要標定電流方向。對于已知電流，按已知實際方向標定。對 于未知電流，可任意標定,稱為標定方向，如果算出的電流為正值，則該電流的實際方向與標 定方向相同，否則相反。
回路指電路中的閉合路徑。在應用回路電壓定律列回路電壓方程之前，要標定每個元 件的電壓極性，以便判定電流流過該元件時電位是升高還是降低。電源電壓的極性按電壓 源的正負極標出；電阻端電壓的極性，按所標定的電流方向標出，進人電阻的一端標正極，另 一端標負極，如圖2-6中所示。電流從正極流到負極，電位降低；從負極流到正極則電位升 高。通常以電源的兩極作為回路的起點和終點。
按節點電流定律列出的方程稱節點電流方程，若電路有m個節點，則可列出m-1個 節點電流方程。按回路電壓定律列出的方程叫回路電壓方程，若電路有n條支路，則可得 n-m + 1個電壓方程。共計可得n個方程，聯解方程可計算出w個未知量。

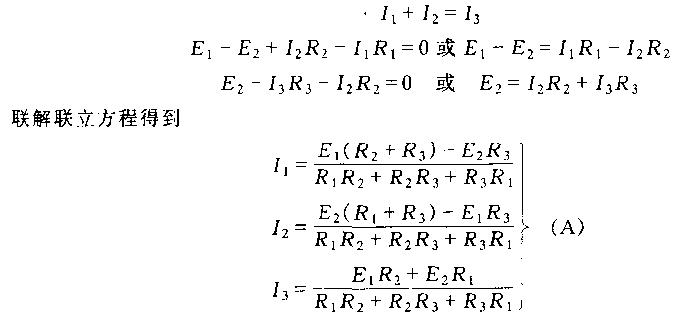

例如圖2-6電路，求三個支路的電流。該電路有2個節點和3條支路，可列出3個獨立 方程：
生產實際中石墨化電爐的操作電流為100~200kA,要求A和12相等，以免兩個整流 柜負荷不均衡，稱為“均流”。上述關系式指明了實現均流所需的條件，但也說明很難實現。
